Notfallstation Klinik Waldhaus

Clavuot, dipl. Arch. ETH BSA SWB
Fertigstellung 2022

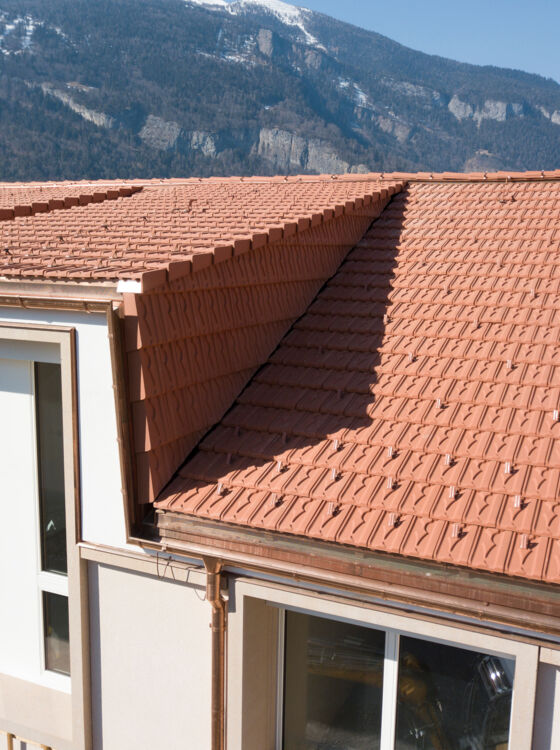

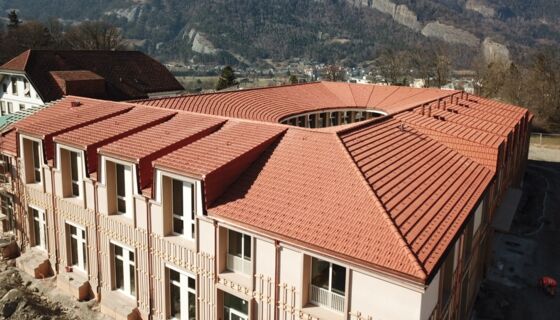

Die Dachlandschaft des Neubaus ist alles andere als alltäglich: mit Ziegeln verkleidete Lukarnen auf der Aussenseite sowie eine dem elliptischen Innenhof folgende, in Segmente unterteilte Eindeckung fügen sich zu einem lebhaften Bild.

Referenzobjekt Notfallstation Klinik Waldhaus in Chur
Referenzobjekt Notfallstation Klinik Waldhaus in Chur
Referenzobjekt Notfallstation Klinik Waldhaus in Chur
Eindeckung mit dem Herzziegel

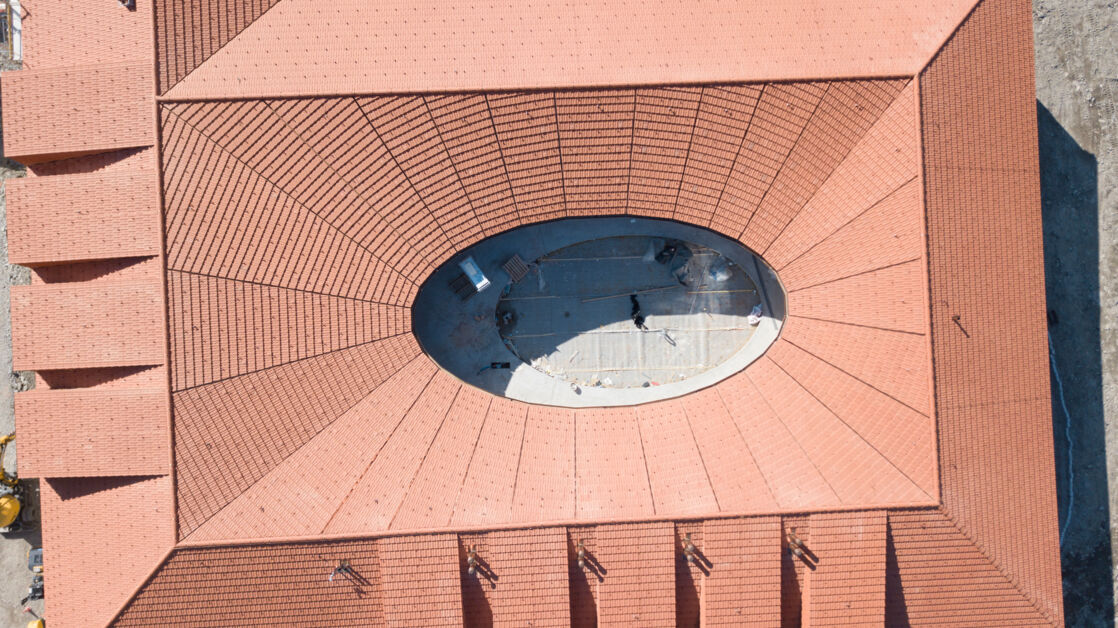

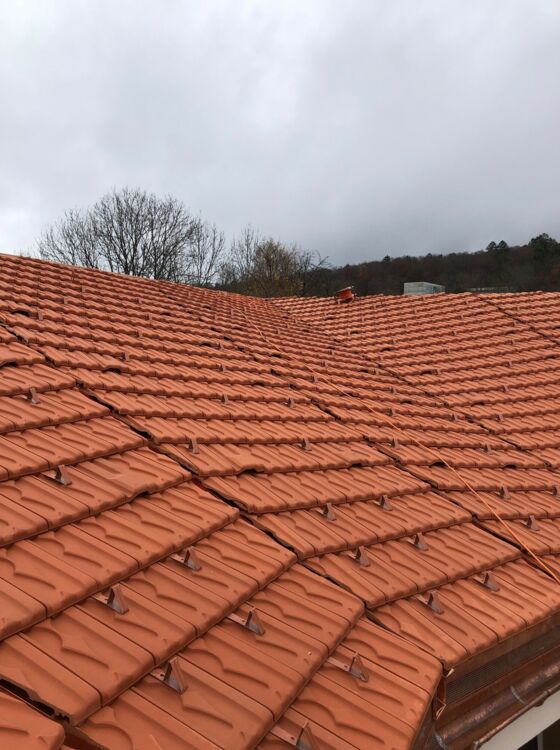

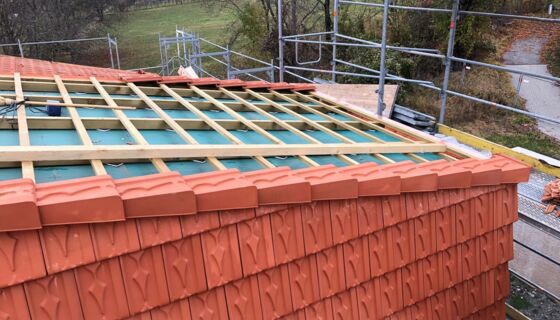

Die geschlossene Abteilung der neu erstellten psychiatrischen Notfallstation ist im Obergeschoss rund um einen begrünten Innenhof angeordnet, womit sich auf Gitter oder Zäune verzichten liess. Die Dacheindeckung stellte allerdings eine geometrische Herausforderung dar, weil der Traufrand am Innenhof elliptisch, der First aber rechteckig verläuft. Ein kontinuierlicher Übergang liess sich mit dem Herzziegel nicht realisieren, weil dieser nur gerade verlegt werden kann. Die Architekten lösten das Problem, indem sie die Dachfläche in Segmente unterteilten, die indes alle verschiedene Abmessungen sowie teilweise unterschiedliche Längs- und Quergefälle aufweisen. Ihre Überlegungen verifizierten sie mit einem Mock-up, wobei sich auch gleich die schwierigsten Gefällswechsel im Bereich der Blechkehlen prüfen liessen.

Projektdetails

Fertigstellung
2022
Standort
Chur
Architektur
Clavuot, dipl. Arch. ETH BSA SWB
Ausführung
Meyer’s Söhne Bedachungen AG
Bauherrschaft
Psychiatrische Dienste Graubünden
Fachplanung
Lazzarini AG, IGS Immobiliengesamtservice
Fotografie
Meyer’s Söhne Bedachungen AG
Projektart
Neubau
Nutzung
Öffentliche Bauten

Technische Details

Verwendetes Produkt
Neva Nova rot
Fläche
1’600 m2
