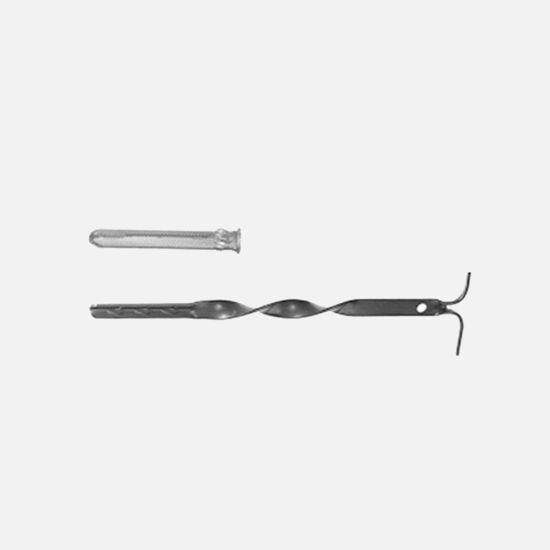

Spiral-Anker SI
Der Spiral-Anker SI für Zweischalenmauerwerk dient der Verankerung in Mauerwerk. Durch die spiralförmige Verwindung sind allseitige, unterschiedliche Deformationen der beiden Schalen möglich. Die Knickstabilität bleibt dabei in allen Richtungen gleich gross.
Beratung anfordernProduktvarianten
Technische Details
Grundlegende Eigenschaften
Materialqualität
Edelstahl
Werkstoff Nr.
1.4404
Sortiment
Artikel | Format L × B × H | Gewicht | Schalenabstand | zul. Last |
| ZZ-Spiral-Anker SI 20 mit Siebhülse | 200 × 15 × 1.5 mm | 0.05 kg/St. | 50-80 mm | 1.0 kN |
| ZZ-Spiral-Anker SI 23 mit Siebhülse | 230 × 15 × 2 mm | 0.1 kg/St. | 80-110 mm | 1.2 kN |
| ZZ-Spiral-Anker SI 26 mit Siebhülse | 260 × 15 × 2 mm | 0.1 kg/St. | 110-140 mm | 1.2 kN |
| ZZ-Spiral-Anker SI 29 mit Siebhülse | 290 × 15 × 2 mm | 0.1 kg/St. | 140-170 mm | 1.2 kN |
| ZZ-Spiral-Anker SI 32 mit Siebhülse | 320 × 15 × 2.5 mm | 0.11 kg/St. | 170-200 mm | 1.0 kN |
| ZZ-Spiral-Anker SI 35 mit Siebhülse | 350 × 15 × 2.5 mm | 0.1 kg/St. | 200-230 mm | 0.8 kN |
| ZZ-Spiral-Anker SI 38 mit Siebhülse | 380 × 15 × 2.5 mm | 0.2 kg/St. | 230-260 mm | 0.8 kN |
| ZZ-Spiral-Anker SI 41 mit Siebhülse | 410 × 15 × 2.5 mm | 0.1 kg/St. | 260-290 mm | 0.6 kN |
