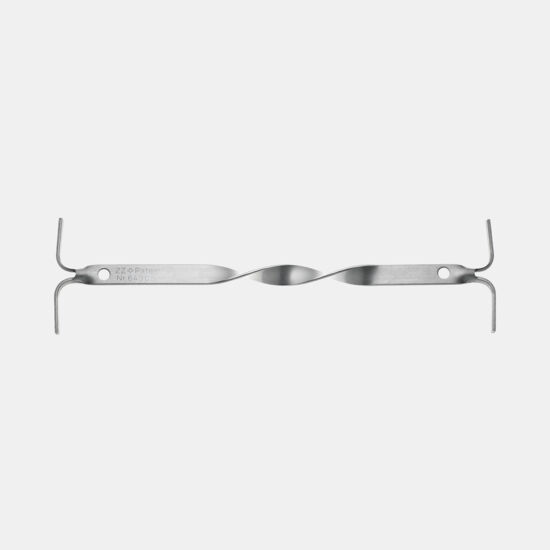

Spiral-Anker SL
Der Spiral-Anker SL für Zweischalenmauerwerk dient der Verankerung in Mauerwerk, beidseitig in der Lagerfuge. Durch die spiralförmige Verwindung sind allseitige, unterschiedliche Deformationen der beiden Schalen möglich. Die Knickstabilität bleibt dabei in allen Richtungen gleich gross.
Beratung anfordernProduktvarianten
Technische Details
Grundlegende Eigenschaften
Materialqualität
Edelstahl
Werkstoff Nr.
1.4404
Sortiment
Artikel | Format L × B × H | Gewicht | Schalenabstand | zul. Last |
| ZZ-Spiral-Anker SL 19 | 190 × 15 × 1.5 mm | 0.1 kg/St. | 50-90 mm | 1 kN |
| ZZ-Spiral-Anker SL 23 | 230 × 15 × 2 mm | 0.1 kg/St. | 90-130 mm | 1.2 kN |
| ZZ-Spiral-Anker SL 27 | 270 × 15 × 2.5 mm | 0.1 kg/St. | 130-170 mm | 1.2 kN |
| ZZ-Spiral-Anker SL 30 | 300 × 15 × 2.5 mm | 0.1 kg/St. | 170-200 mm | 1 kN |
| ZZ-Spiral-Anker SL 33 | 330 × 15 × 2.5 mm | 0.1 kg/St. | 200-230 mm | 0.8 kN |
| ZZ-Spiral-Anker SL 36 | 360 × 15 × 2.5 mm | 0.2 kg/St. | 230-260 mm | 0.8 kN |
